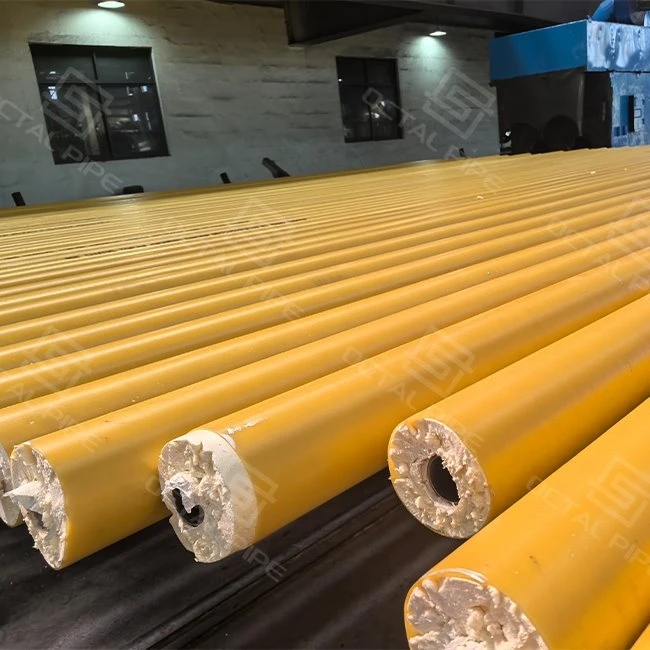

PU იზოლირებული მილი

პოლიურეთანის (PU) იზოლირებული მილი, ასევე ცნობილი როგორც წინასწარ-იზოლირებული მილის ან PU ქაფის მილის იზოლაცია, არის კომპოზიტური სისტემა, რომელიც შექმნილია სითხის ტრანსპორტირებისას სითბოს დაკარგვის ან მომატების შესამცირებლად. ფოლადის გადამზიდი მილის, მაღალი-პოლიურეთანის ქაფის იზოლაციისა და დამცავი გარე ჟაკეტის კომბინაციით, იგი აღწევს შესანიშნავი თერმული ეფექტურობას, კოროზიის წინააღმდეგობას და მექანიკურ გამძლეობას. PU იზოლირებული მილები ფართოდ გამოიყენება უბნის გათბობისა და გაგრილების ქსელებში, ნავთობისა და გაზსადენებში და სამრეწველო პროცესების სისტემებში, სადაც ენერგიის დაზოგვა და გრძელვადიანი მომსახურების ვადა გადამწყვეტია.

ტიპიური PU იზოლირებული მილსადენი შედგება სამი განუყოფელი ფენისგან:

• გადამზიდავი მილი: ჩვეულებრივ ნახშირბადოვანი ფოლადი, უჟანგავი ფოლადი ან დრეკადი რკინა, რომელიც აგებულია შიდა წნევისა და სითხის ტრანსპორტირების მოთხოვნილებებისთვის.
• პოლიურეთანის ქაფის იზოლაცია: ხისტი, დახურული-უჯრედოვანი ქაფი
• გარე ქურთუკი / გარსაცმები: მაღალი-სიმკვრივის პოლიეთილენი (HDPE), გალვანზირებული ფოლადი ან მინაბოჭკოვანი-რკინა პლასტმასი (FRP) მექანიკური ზემოქმედებისგან, კოროზიისგან, ულტრაიისფერი სხივებისგან და ტენიანობის შეღწევისგან დასაცავად.

ეს ფენიანი სტრუქტურა უზრუნველყოფს მილსადენების სითხის ტემპერატურის შენარჩუნებას, ხოლო მექანიკურად გამძლე და მდგრადია მკაცრი ინსტალაციის ან გარემო პირობების მიმართ.

• მილის მომზადება: გადამზიდავი მილი გაწმენდილი, აფეთქებული ან პრაიმირდება სათანადო შეკვრის უზრუნველსაყოფად.
• ასამბლეა: გარე ქურთუკი განლაგებულია კონცენტრიულად ფოლადის მილის გარშემო სპასერებით.
• ქაფის ინექცია: პოლიოლი და იზოციანატი შერეულია მაღალი წნევის ქვეშ და შეჰყავთ რგოლში.
• გაფართოება და გამკვრივება: PU ქაფი ფართოვდება სიცარიელის შესავსებად, მყარად ეკვრის ფოლადსა და ქურთუკს, შემდეგ გამკვრივდება ხისტი საიზოლაციო ფენად.

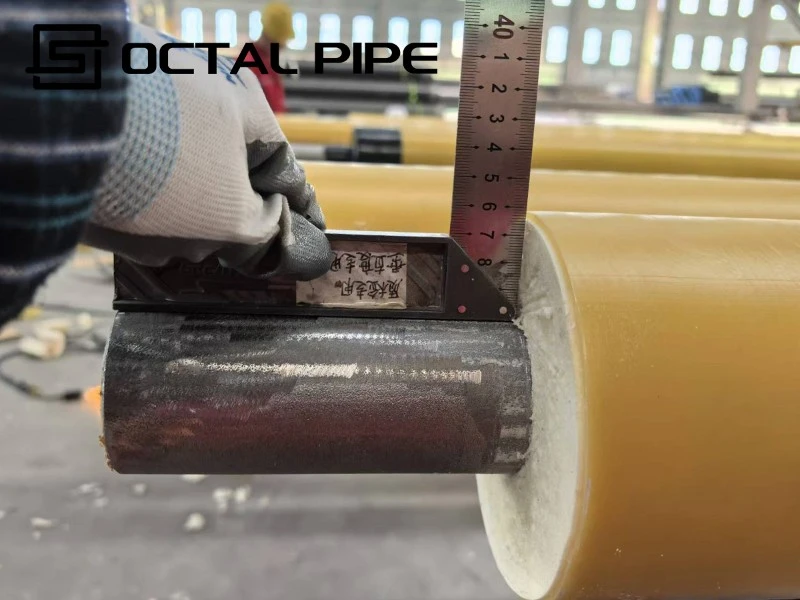

• ხარისხის კონტროლი: იზოლაციის სიმკვრივის ტესტი, ადჰეზიის შემოწმება, თბოგამტარობის გაზომვა, შემცირების დასრულება, ჰიდროსტატიკური ტესტი და განზომილებიანი შემოწმება.

• მაღალი თერმული ეფექტურობა: ძალიან დაბალი სითბოს გადაცემის კოეფიციენტი; ამცირებს ენერგიის დაკარგვას 40-60%-მდე შიშველი ფოლადის მილთან შედარებით.
• გამძლეობა: ხანგრძლივი მომსახურების ვადა (30 წელზე მეტი ან ტოლი) ხისტი ქაფის წყალობით
• კოროზიისგან დაცვაგარე გარსი იცავს ნიადაგის ტენიანობის, ქიმიკატების და ულტრაიისფერი გამოსხივებისგან.
• მექანიკური სიძლიერე: უძლებს ნიადაგის დატვირთვას, ჰან
• მრავალმხრივი აპლიკაციები: გამოდგება პირდაპირი-დამარხული, მიწისზედა და წყალქვეშა მილსადენების სისტემებისთვის.
• ხარჯების დაზოგვა: შემცირებული სითბოს დანაკარგი ნიშნავს მნიშვნელოვან-ოპერაციული ენერგიის დაზოგვას.

• ქაფის სიმკვრივე:60–80 კგ/მ³
• თბოგამტარობა:0,030 ვტ/მ·კ-ზე ნაკლები ან ტოლი
• ოპერაციული ტემპერატურა:-50 გრადუსიდან +140 გრადუსამდე (მოკლევადიანი 150 გრადუსამდე)
• გარე ქურთუკი:HDPE / ფოლადი / FRP
• მილების ზომები:DN 25 – DN 1200 (1″ – 48″), საბაჟო ხელმისაწვდომი
• მომსახურების ვადა:30 წელზე მეტი ან ტოლი

• უბნის გათბობის და გაგრილების მილსადენები
• ნავთობისა და გაზის ტრანსპორტირება, რომელიც მოითხოვს თერმულ სტაბილურობას
• ქიმიური და გადამამუშავებელი ქარხნის მილსადენი
• ცივი კლიმატის წყლის გამანაწილებელი ქსელები
• სამრეწველო HVAC და სამაცივრო სისტემები

• მოწინავე ქაფის ტექნოლოგია ერთიანი საიზოლაციო სიმკვრივისთვის.
• მოქნილი ქურთუკის ვარიანტები
• საერთაშორისო სტანდარტების შესაბამისობა გადამზიდი მილისა და იზოლაციისთვის.
• სრული QA/QC დოკუმენტაცია თერმული და მექანიკური მუშაობის მონაცემების ჩათვლით.
• დადასტურებული პროექტები გათბობის ქსელებში, ოფშორულ ნავთობსადენებსა და სამრეწველო პროექტებში.

• სისტემა:ფოლადის მილი + PU ქაფი + გარე ქურთუკი
• ქაფის სიმკვრივე:60–80 კგ/მ³
• თბოგამტარობა:0,030 ვტ/მ·კ-ზე ნაკლები ან ტოლი
• ოპერაციული ტემპერატურა:-50 გრადუსიდან +140 გრადუსამდე
• ზომის დიაპაზონი:DN25–DN1200
• აპლიკაციები:უბნის გათბობა/გაგრილება, ნავთობი და გაზი, სამრეწველო, გაგრილება

სერთიფიკატები



CE სერთიფიკატი

ISO 9001 სერთიფიკატი

API Q1 სერთიფიკატი

ABS სერთიფიკატი

AP-5L სერთიფიკატი

API-5CT სერთიფიკატი
